Крапельна кавоварка PCBA

Як професійний виробник і постачальник PCBA з Китаю, SUNSAM пропонує індивідуальні рішення, надає безкоштовні зразки та конкурентоспроможні оптові ціни, забезпечуючи доступність якісних продуктів.

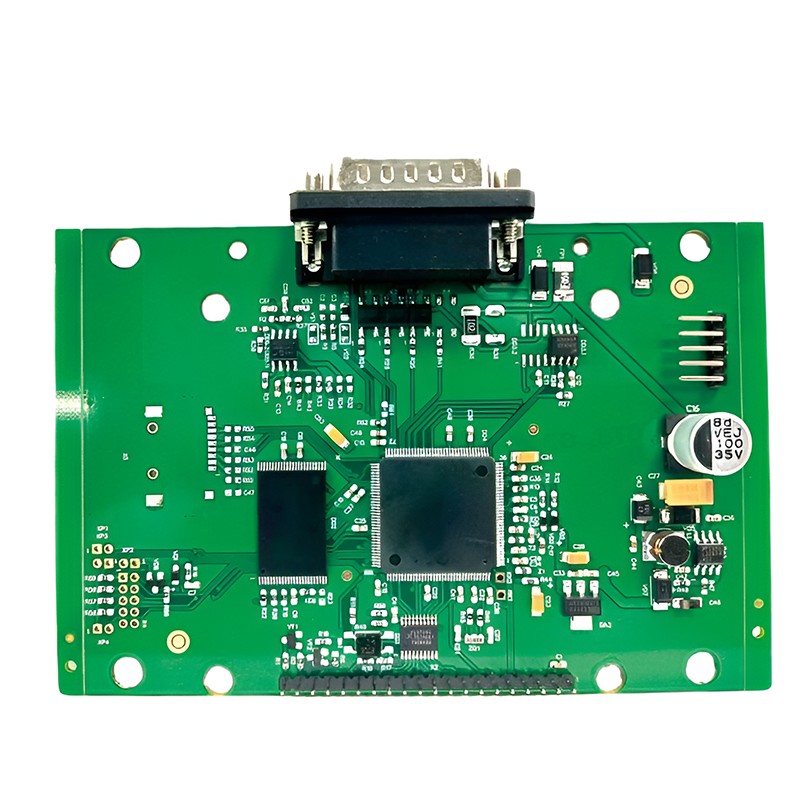

Ця високоякісна крапельна кавоварка PCBA є основною платою керування для автоматичної кавоварки з фільтром. Координує функції циклу нагріву води, початку заварювання та підтримки тепла. SUNSAM розробив цю плату для адаптації до різних моделей машин і різної ємності резервуарів.

Архітектура проектування обладнання

У процесі проектування нашої PCBA SUNSAM наголошує на тому, щоб макет був чистим, щоб зменшити рівень шуму та контролювати температуру. Для високоякісної крапельної кавоварки PCBA ми використовуємо 2-шарову плату FR-4 із спеціальною площиною заземлення. Компонент розташовується таким чином, щоб він відокремлював частини керування живленням від сигналів. Це дозволяє пристрою працювати більш стабільно.

Управління температурою та контроль циклу

Однією з основних функцій цієї крапельної кавоварки PCBA є підтримка постійного тепла. Він постійно перевіряє температуру за допомогою термістора та регулює нагрівальний елемент. Він також контролює часові цикли заварювання та автоматичне вимкнення, які є звичайними для крапельної кавоварки.

Інтерфейс користувача та можливість програмування

PCBA підтримує стандартні інтерфейси користувача, такі як кнопкові панелі та драйвери цифрових дисплеїв. Він дозволяє встановити міцність напою та час автоматичного початку напою. Ця гнучкість крапельної кавоварки PCBA дозволяє виробникам використовувати одну конструкцію плати для різних функцій.

Зауваження щодо електричної безпеки та відповідності

Конструкція SUNSAM має стандартну відстань і параметри компонентів для безпеки приладу. Компонування PCBA має необхідну відстань ізоляції та запобіжники. Ці варіанти дизайну зроблено, щоб допомогти виробникам дотримуватися правил безпечного використання електрики для домашніх машин.

Технічні параметри

- Робоча напруга: доступна версія змінного струму 120 В/220-240 В змінного струму
- Макс. Струм навантаження: 10A (резистивний нагрів)
- Мікроконтролер: 8-розрядний MCU з вбудованими таймерами
- Діапазон контролю температури: 92°C ±3°C (фаза заварювання)
- Розмір дошки: 120 мм х 80 мм
- Типи роз'ємів: стандартний JST, клемна колодка

Підтримка інтеграції та виробництва

Цю крапельну кавоварку PCBA призначено для простої інтеграції в кінцевий продукт. SUNSAM надає комплексні проектні файли, такі як Gerber і складальні креслення для закупівель і виробництва. Компонування плати розроблено таким чином, щоб було легко підключити джгут проводів під час приготування крапельної кавоварки.
