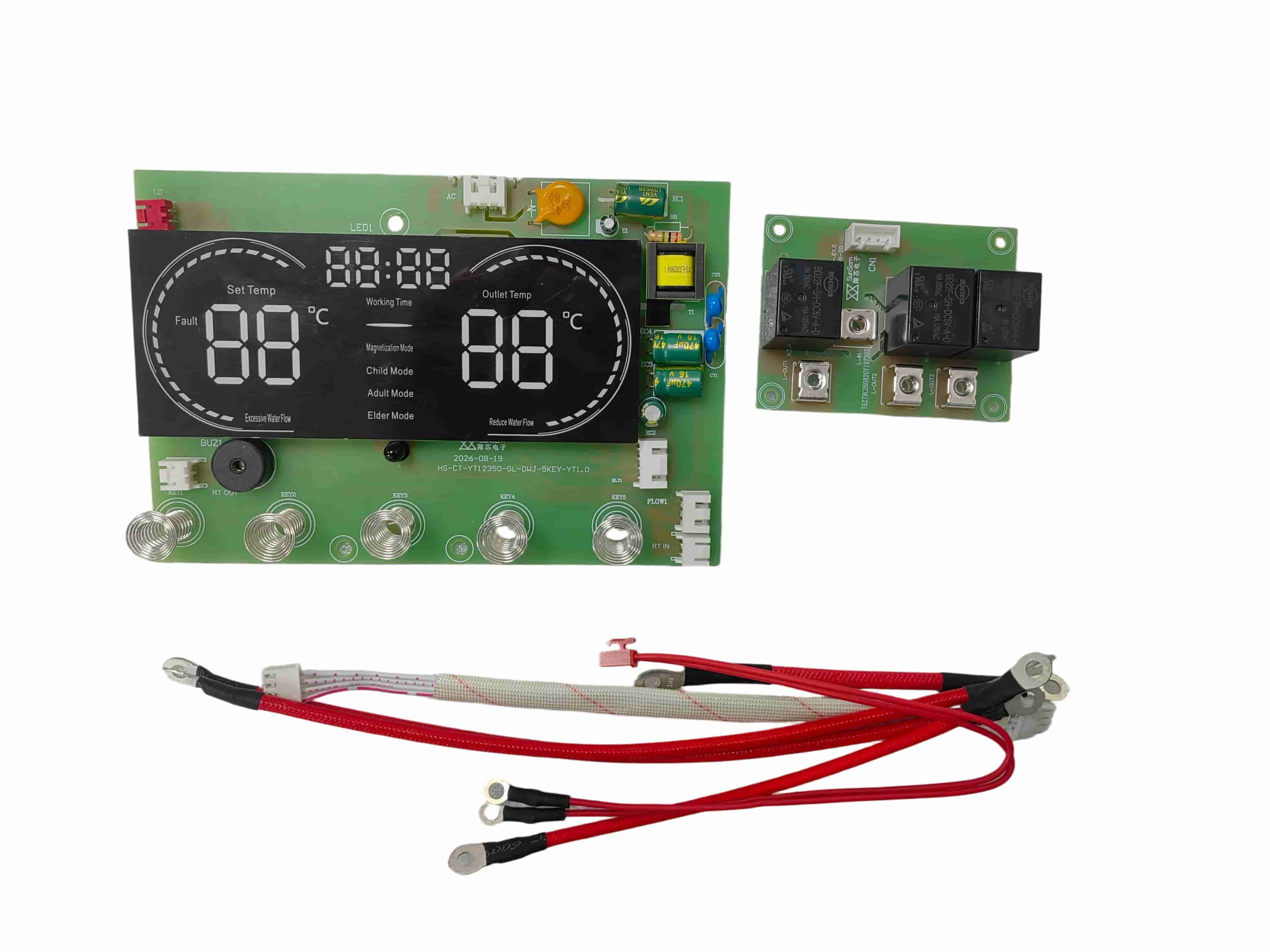

CT12350 Проточний електричний водонагрівач PCBA

CT12350 Миттєвий електричний водонагрівач PCBA

Миттєвий електричний водонагрівач CT12350 PCBA — це інтегроване рішення для управління, розроблене для систем миттєвого водонагріву 220 В, 6 кВт. Він поєднує в собі поступове керування нагріванням, виявлення потоку води, регулювання температури, керування світлодіодним дисплеєм і численні функції захисту від несправностей на одній друкованій платі.

CT12350, розроблений для побутових проточних електричних водонагрівачів і налаштованих водонагрівачів, підтримує апаратне забезпечення, програмне забезпечення, налаштування дисплея та інтерфейсу для різних проектів OEM і ODM.

Регулювання опалення потужністю 6 кВт із сімома рівнями потужності

Перевірена версія імпульсного джерела живлення працює від змінного струму 150–280 В при 50 Гц. При номінальній напрузі 220 В змінного струму PCBA підтримує максимальне навантаження на нагрів 6000 Вт і контролює три групи теплової потужності.

Для більш гнучкого регулювання температури доступні сім рівнів потужності:

- Рівень 1: 1400 Вт

- Рівень 2: 2200 Вт

- Рівень 3: 2400 Вт

- Рівень 4: 3600 Вт

- Рівень 5: 3800 Вт

- Рівень 6: 4600 Вт

- Рівень 7: 6000 Вт

Багаторівнева конструкція опалення дозволяє контролеру вибирати відповідну потужність відповідно до режиму роботи, температури води та потреби в опаленні.

Інтелектуальний контроль постійної температури

Плата керування водонагрівачем CT12350 забезпечує регульований діапазон температури 30–55°C. Датчик температури NTC 50 кОм використовується для визначення температури та зворотного зв’язку керування.

У режимі AI PCBA автоматично вибирає відповідний рівень потужності та цільову температуру відповідно до температури води на вході. Запрограмовані налаштування температури AI коливаються від 39°C до 45°C відповідно до умов температури на вході, зафіксованих у звіті про випробування.

Також для зручності роботи доступні три температурних режиму:

- Дитячий режим: 38°C

- Режим для дорослих: 42°C

- Старший режим: 45°C

Контролер підтримує автоматичне калібрування та запам'ятовування параметрів постійної температури. На підставі записаних випробувань зразків при температурі на вході 25°C і швидкості потоку 1,5 л/хв і 3 л/хв виміряна температура на виході залишалася в межах приблизно ±2°C при тестованих заданих значеннях.

Активація потоку води та контроль у режимі очікування

PCBA починає процес керування нагріванням, коли виявлений потік води досягає приблизно 1,5 л/хв. Нагрівання припиняється, коли потік зменшується приблизно до 1,3 л/хв.

Якщо потоку води не виявлено, контролер переходить у режим очікування приблизно через дві секунди. Дисплей можна повторно активувати, натиснувши клавішу або відновивши потік води. Ця логіка керування допомагає координувати роботу опалення з фактичною потребою у воді.

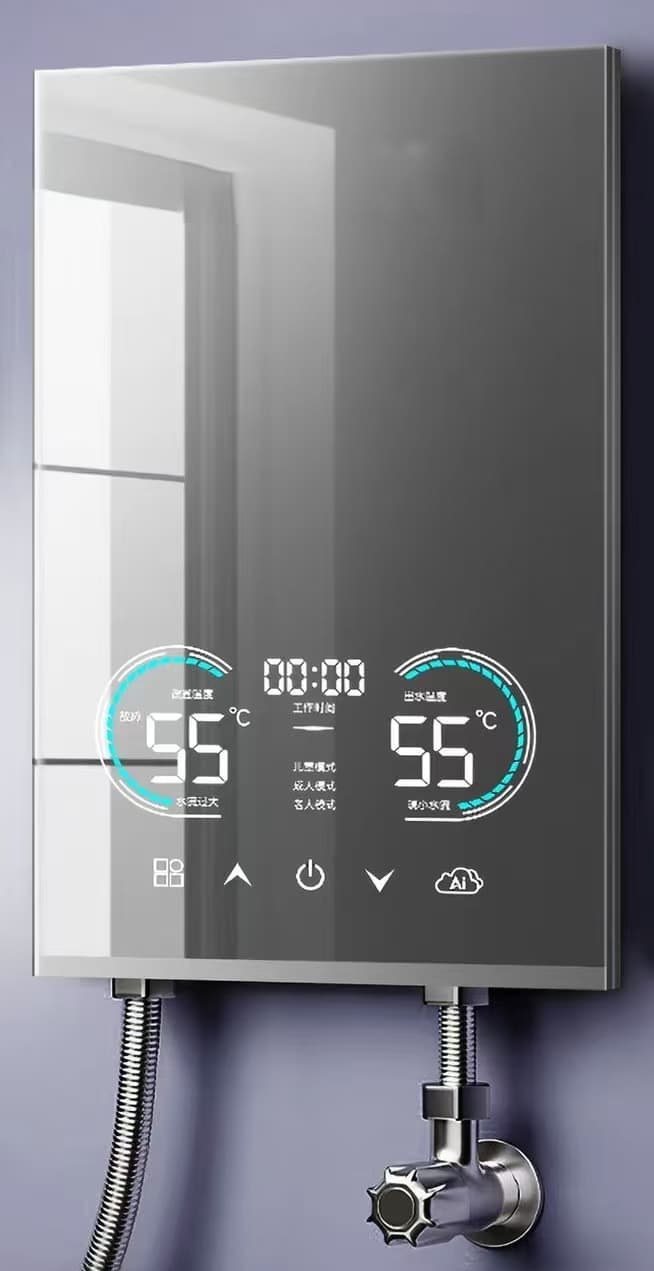

Сенсорне керування та світлодіодний дисплей

Електричний водонагрівач CT12350 Instant PCBA має п'ять основних клавіш керування:

- Потужність

- Підвищення температури або потужності

- Зниження температури або потужності

- ШІ

- Вибір режиму

Інтерфейс сенсорного керування може працювати через встановлену на поверхні скляну панель товщиною 4 мм або пластикову панель товщиною 2 мм, що дозволяє виробнику приладу розробляти різні конструкції передньої панелі.

Світлодіодний дисплей може представляти:

- Температура води на виході

- Встановити температуру

- Час роботи

- Стан опалення

- Статус увімкнення

- Вибраний режим роботи

- Коди несправностей

Значки дисплея та макет інтерфейсу можна налаштувати відповідно до зовнішнього вигляду продукту та вимог замовника.

Кілька функцій захисту від несправностей

CT12350 включає кілька функцій керування та діагностики несправностей для миттєвих електричних водонагрівачів.

Коли температура на виході досягає 63°C, контролер автоматично знижує потужність нагрівання на один рівень потужності. Якщо температура досягає або перевищує 65°C, активується сигналізація перегріву E4 і нагрівання припиняється. Нормальна робота може відновитися після того, як температура опуститься нижче 55°C.

Контролер також підтримує:

- Сигналізація несправності витоку E1 та відключення опалення

- Захист датчика температури на виході E2 від обриву або короткого замикання

- Автоматичне відновлення після усунення несправності датчика температури

- Відображення коду несправності для полегшення перевірки та обслуговування

Кінцева ефективність захисту залежить від повної конструкції приладу, датчиків, проводки, системи опалення та інших компонентів безпеки.

Основні технічні характеристики

| Параметр | Специфікація |

|---|---|

| Модель продукту | CT12350 |

| Тип продукту | Миттєвий електричний водонагрівач PCBA |

| Дизайн плати управління | Ізольована інтегрована плата управління |

| Робоча напруга | 150–280 В змінного струму, 50 Гц |

| Номінальна напруга | Змінний струм 220 В |

| Максимальне теплове навантаження | 6000 Вт |

| Виходи керування опаленням | 3 групи |

| Рівні потужності | 7 рівнів |

| Діапазон встановлення температури | 30–55°C |

| Швидкість потоку активації | 1,5 л/хв |

| Швидкість потоку відключення | 1,3 л/хв |

| Датчик температури | 50 кОм NTC при 25°C |

| Попередньо встановлені режими | Дитина 38°C, дорослий 42°C, літній 45°C |

| Сумісність із сенсорною панеллю | 4 мм скляна або 2 мм пластикова панель |

| Робоча температура | від −15°C до 65°C |

| Робоча вологість | 10%–95% відносної вологості |

Тестування зразків і перевірка ефективності

Під час перевірки зразка версія джерела живлення з імпульсним режимом працювала безперервно протягом восьми годин при напрузі змінного струму 280 В без відхилень у роботі. Система також працювала вісім годин при температурі 65°C і відносній вологості 90%.

Ці результати стосуються досліджуваного зразка та визначених умов тестування. Остаточні характеристики електрики, навколишнього середовища та безпеки повинні бути перевірені знову після того, як PCBA буде інтегровано в повний водонагрівач замовника.

Налаштування PCBA OEM та ODM

CT12350 можна використовувати як еталонну платформу керування для індивідуальних проектів проточних електричних водонагрівачів. Доступні інженерні та виробничі послуги включають:

- Дизайн апаратного забезпечення PCBA

- Розробка вбудованого програмного забезпечення

- Налаштування логіки управління опаленням

- Налаштування дисплея та сенсорного інтерфейсу

- Адаптація роз'єму та джгута проводів

- Відповідність датчика температури та витрати

- Джерело компонентів

- Монтаж SMT і DIP

- Функціональне тестування

- Прототипне та серійне виробництво

Для оцінки проекту клієнти можуть надати необхідну робочу напругу, потужність нагріву, розміри продукту, дизайн дисплея, специфікації датчиків, схему підключення та цільові стандарти безпеки.

Додатки

Платформа управління CT12350 підходить для:

- водонагрівачі електричні побутові проточні

- Миттєві електронагрівачі води для душу

- Компактні настінні водонагрівачі

- Обладнання для ванної кімнати та кухні з гарячою водою

- Індивідуальні системи водонагріву OEM та ODM

Якщо ви розробляєте миттєвий водонагрівач на 220 В і вам потрібен настроюваний PCBA з керуванням 6 кВт, зв’яжіться з SunSam, надавши специфікації продукту, креслення або існуючі зразки. Наша команда інженерів може оцінити вимоги до контролю та підготувати відповідну пропозицію щодо розробки та виробництва PCBA.
